Prúdový chránič (angl. Residual Current Operated Circuit-Breaker) je elektrické zariadenie určené na zapínanie, vedenie a vypínanie prúdu pri normálnych pracovných podmienkach a na rozpojenie kontaktov, ak rozdielový prúd dosiahne stanovenú hodnotu pri špecifikovaných podmienkach. Pri pojme špecifické podmienky rozumieme napríklad priamy dotyk človeka alebo zvieraťa so živou časťou obvodu. Prúdový chránič pracuje na princípe porovnávania prúdov v pracovných vodičoch, ktoré prechádzajú jeho súčtovým prúdovým transformátorom. Súčasné normy určujú použitie prúdových chráničov v každých novostavbách, alebo novobudovaných rozvodoch či už domov bytov alebo priemyselných objektov.
Využitie prúdových chráničov:
- ochrana pred priamym a nepriamym dotykom
- ochrana pred požiarom, spôsobeným zvodovým prúdom
- ochrana pred poškodením prístrojov zvodovým prúdom
Počet pólov

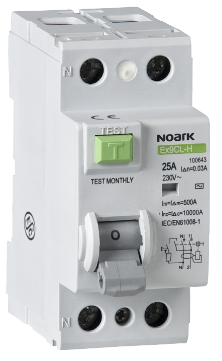

- 2-pólové chrániče (1 fázový + 1 neutrálny vodič)

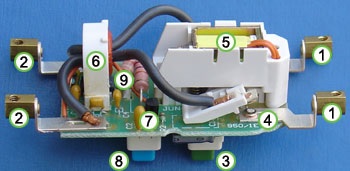

Príklad konštrukcie 2-pólového prúdového chrániča:
1. vstupné kontakty
2. výstupné kontakty
3. obnovovacie tlačidlo (reset)
4. vypínacie kontakty, ovládané elektromagnetom diferenciálneho relé
5. elektromagnet diferenciálneho relé
6. súčtový transformátor
7. pomocná elektronika (zosilňovač diferenciálneho napätia z transformátora)
8. testovacie tlačidlo
9. testovací závit transformátora
- 4-pólové chrániče (3 fázové + 1 neutrálny vodič)
Prúdový chránič sa skladá zo súčtového transformátora, citlivého vypínacieho diferenciálneho relé a spínacieho mechanizmu. Primárny obvod súčtového transformátora tvoria všetky pracovné vodiče, prechádzajúce vnútrom (jadra) transformátora.
Štvorpólový chránič, má svorky označené L1, L2, L3, N a zapojuje sa do obvodu tak, ako je uvedené na obrázku.
Triedy citlivosti (podľa IEC 60755)
1. vysoká citlivosť (HS z angl. high sensitivity): 6 - 10 - 30 mA (ochrana pred priamym dotykom)
2. stredná citlivosť (MS z angl. medium sensitivity): 100 - 300 - 500 - 1000 mA (ochrana pred požiarom)
3. nízka citlivosť (LS z angl. low sensitivity): 3 - 10 - 30 A (ochrana zariadení)
V tomto článku sme sa venovali problematike prúdových chráničov. Najistejšia možnosť je však nechať voľbu vhodného chrániča na skúseného elektrikára.
Tím Elektro-Siete, s.r.o.
